simulador pc

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN.

• Mueva la fuente de alimentación al modelo 3d
• Alinear los agujeros de la fuente de alimentación con los agujeros de gabinete.
• Asegurar el suministro de alimentación al gabinete con los tornillos apropiados.






PLACA BASE.

INSTALAR CPU.

Instalar el CPU en el modelo 3d

Girar la CPU hasta que se alinee con el perno 1 en el zócalo que la CPU.

Alinear las muescas de la CPU.

Coloque con cuidado la CPU y asegure cerrando con la palanca.

Aplique una mínima cantidad de compuesto térmico en el chip de la CPU y distribuya de forma equilibrada. (Nota: Compuesto térmico solo es necesario cuando no se incluye en el disipador de calor. Siga las instrucciones proporcionadas por el fabricante para obtener detalles de la aplicación especifica.)

Alinee el disipador de calor/ventilador a los agujeros en la placa base.

Coloque el disipador de calor/ventilador en el zócalo de la CPU con cuidado de no agarrar los cables del ventilador de la CPU.

Apriete el disipador de calor/ventilador para asegurarlo en su lugar.

Conecte el disipador de calor en la placa base.

INSTALAR RAM.

Colocar la memoria RAM en el modelo 3d.

Alinear el módulo de memoria RAM con las muescas en la ranura y presione hasta abajo hasta que haga clic.

Asegúrese de que las lengüetas laterales han cerrado el módulo de RAM y inspeccione visualmente los contactos.

Repita el primer paso para instalar la memoria RAM número 2.

INSTALAR LA PLACA BASE.

Mueva lentamente la placa en la caja, alinee los agujeros de los tornillos y los separadores.

Fije la placa a la caja usando los tornillos adecuados.

ADAPTADOR DE TARJETAS.

INSTALAR NIC.

Mueva el NIC al modelo 3d.

Alinee la tarjeta a la ranura PCle x1 en la placa base.

Presione suavemente la tarjeta hasta que la tarjeta este completamente asentado.

Fije la tarjeta de PC a la caja con los tornillos.

INSTALE WIRELESS NIC.

Mueva la tarjeta inalámbrica hasta el modelo 3d.

Alinee la tarjeta de red inalámbrica en la ranura PCI en la placa base.

Presione suavemente la tarjeta inalámbrica hasta que la tarjeta este completamente asentado.

Fije la tarjeta con los tornillos correspondientes.

INSTALAR ADAPTADOR DE VÍDEO.

Mueva el adaptador de vídeo al modelo 3d.

Alinee el adaptador de vídeo a la ranura PCIe x16 en la placa base.

Presione suavemente en el adaptador de vídeo hasta que la tarjeta este completamente asentado.

Asegure el adaptador de vídeo al soporte con sus tornillos.

DISCOS INTERNOS.

INSTALACIÓN DE UNIDAD DE DISCO DURO.

Mueva el disco duro hasta el modelo 3d.

Coloque el disco que se alinee con la bahía de 3.5

Inserte el disco duro en el compartimiento de la unidad.

Asegure la unidad de disco duro a la caja usando tornillos apropiados.

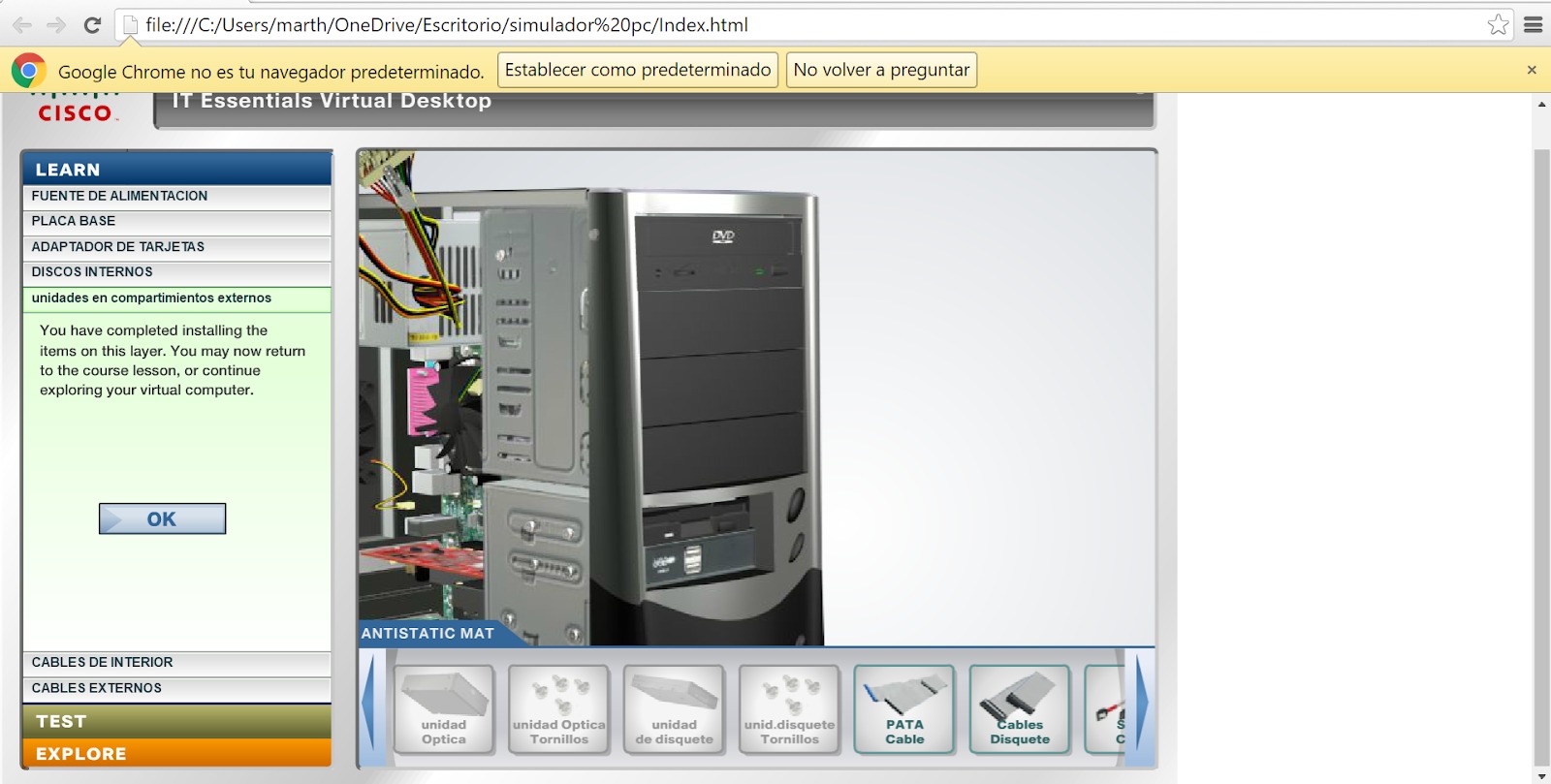

UNIDADES EN COMPORTAMIENTOS EXTERNOS.

INSTALACIÓN DE UNIDAD ÓPTICA

Mueva la unidad óptica al modelo 3d.

Coloque la unidad óptica alinear con el 5,25 la bahía de disco Inserte la unidad óptica en el compartimento de la unidad.

Asegure la unidad óptica al gabinete con los tornillos apropiados.

INSTALAR UNIDAD DE DISCO

Mueva el FDD al modelo 3d.

posicione el FDD para que se alinee con la 3,5 la bahía de disco.

Inserte el FDD en el compartimento de la unidad.

Asegure la FDD a la caja usando los tornillos apropiados.

CABLES DE INTERIOR.

CONECTE TODOS LOS CABLES INTERNOS:

Alinear el ATX de 20 pines del cable de alimentación a la toma de la placa base y presionar suavemente hacia abajo para asegurar la conexión.

Alinear los 4 pines conector de alimentación auxiliar a la toma de corriente auxiliar en la placa base y presione suavemente hacia abajo para asegurar la conexión.

Conecte un cable de alimentación SATA de alimentación a la unidad de disco duro.

Conecte un cable de alimentación Molex a la unidad óptica.

Conecte un cable de alimentación Berg de alimentación a la unidad de disquete.

Alinear el cable de 3 pines caso de alimentación del ventilador y presionar suavemente hacia abajo de alimentación del ventilador y presionar suavemente hacia abajo para asegurar a los pines del ventilador de casos sobre la placa base.

Alinear y conectar el cable SATA a la toma de la placa base.

Alinee y conecte el otro extremo del cable de datos SATA al disco duro.

Alinear y conectar el cable PATA a la toma de la placa base.

CABLES EXTERNOS.

Antes de conectar los cables externos. debe conectar los paneles de casos y fijarlos con los tornillos en panel.

Nota: Conecte el cable de alimentación después de que todos los cables externos se unen otros.

Alinear y conectar el cable del monitor al puerto de vídeo del adaptador de vídeo. Asegurarlo apretando los tornillos en el conector.

 Alinee y conecte el cable del teclado al puerto PS/2.

Alinee y conecte el cable del mouse al puerto PS/2.

Alinear y conectar el cable USB al puerto.

Alinear y conectar el cable Ethernet al puerto.

Alinee y conecte el cable de alimentación al puerto.
